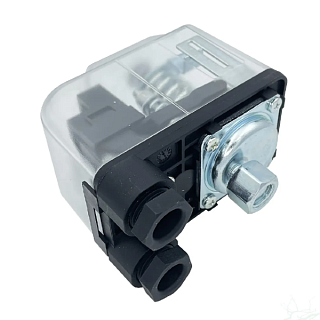

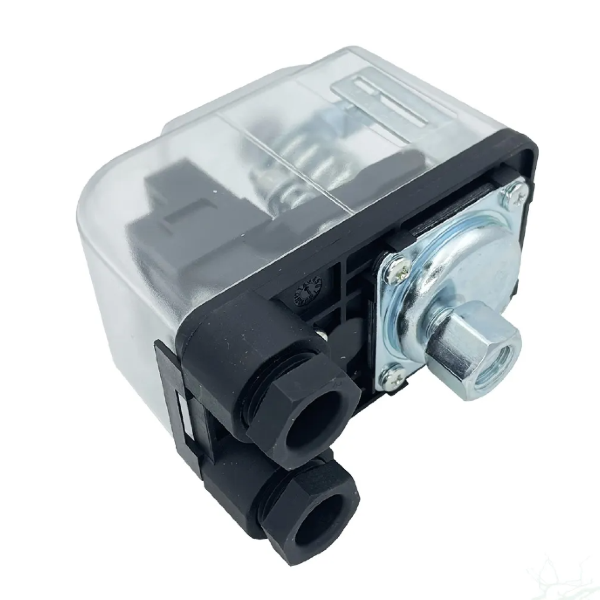

Реле давления Belamos PS-3 с шкалой

Описание:

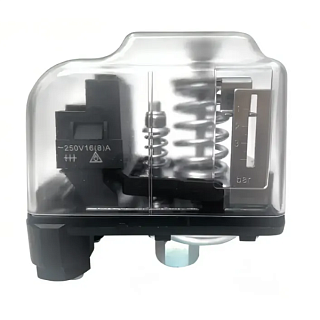

Реле давления Belamos PS-3 с прозрачной крышкой и шкалой
Реле давления предназначено для автоматического включения и выключения электрического насоса в зависимости от давления воды в системе, является одним из элементов системы автоматического водоснабжения.

Технические характеристики:

Температура рабочей среды: 0-40°С
Рабочий диапазон давления: 1-5 бар
Заводская настройка давления: 1,4 — 2,8 бар
Минимальный перепад давления: 1 бар
Максимальный рабочий ток: 16 А
Напряжение питания: 220-250 В
Присоединительный размер: G 1/4′ накидная гайка(трубная резьба)
Класс электрической защиты: IP44

Настройка реле PS-3



Если вы по каким-либо причинам хотите изменить заводскую настройку реле давления для насоса, вам необходимо проделать следующие действия:

отключить реле давления от электропитания;
отвинтить крепежный пластмассовый винт и снять с реле крышку;
Винт от малой пружины регулирует давление отключения насоса. Вращением гайки 2 по часовой стрелке, увеличивайте давление отключения насоса (и наоборот);
Винт от большой пружины регулирует давление включения насоса. Вращением гайки 1 по часовой стрелке, увеличивайте разность между давлением включения и выключения насоса.
Настройку на определенное давление производить с использованием манометра/

Пример настройки:

Если вам необходимо поднять давление отключения насоса до 3,5 бар, оставив давление включения прежним (1,4 бар), поступайте следующим образом: вращением гайки 2 по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включения насоса. Далее, вращением гайки 1 по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1,4 бара.
